VCS可視隔離開關箱是一種可視化且安全防護等級極高的配電設備，適用于配電設備緊急斷開、就地安全斷開，以及電機起?？刂啤⒄崔D(zhuǎn)控制、變速驅動控制等解決配電方案。隔離開關的觸點能夠明確判斷，且箱內與箱門設有機械聯鎖裝置，能夠滿足現代工業的現場使用要求。

一、產品結構

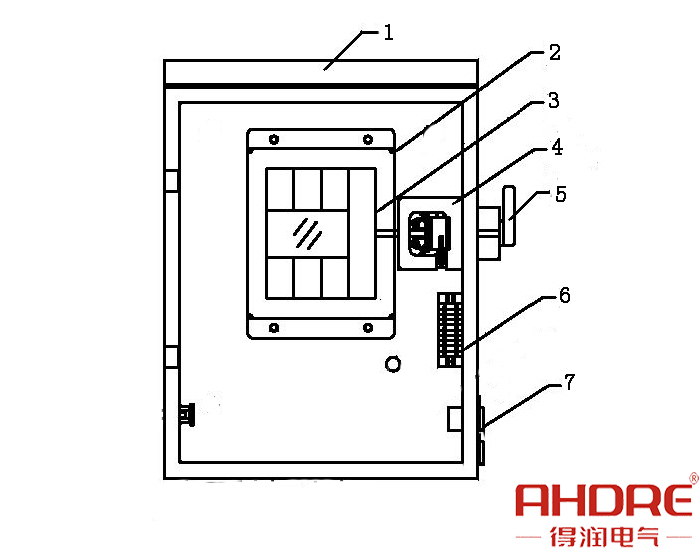

1、箱體     2、可視窗口     3、隔離開關      4、連鎖機構

5、操作手柄      6、端子排       7、分、合閘按鈕

二、產品特點

1、開關觸點可視功能：VCS產品選用SOCOMEC SIRCO MV系列和ABB OT系列原裝進口隔離開關，具有兩個完全斷開指示功能，使得開關觸點分合狀態一目了然，從而保護機器設備和人的安全。

2、安全聯鎖裝置：隔離開關通過機械聯鎖裝置與箱體的外側壁上安裝的操作手柄相連接，同時該機械聯鎖裝置與箱門進行聯鎖使得隔離開關處于合閘狀態時箱門鎖定無法打開且箱門處于打開狀態時隔離開關無法合閘以保證現場檢修人員的安全。

3、箱體密封防護裝置：VCS產品通過在箱體頂部設置帽檐裝置、箱體門沿呈180度角外翻，箱門內側一次性點膠密封，進線電纜采用緊固螺栓密封等方式，使得箱體整體防護等級達到IP65。

=

三、使用安裝說明

1、安裝：掛壁式安裝。安裝時應保證VCS安裝的垂直度和水平偏差，水平偏差不得超過2mm/m。經反復調整后進行VCS的固定。

2、接線：箱體安裝固定后，按照圖紙將進出線電纜分別穿過進出線電纜緊固螺栓后接入開關的進出線端，并蓋上進出線防護罩。接線時應保證地線可靠接地。

3、操作：

合閘：箱門關閉后用鑰匙將箱門鎖住，然后將把手向上順時針轉動合閘。

分閘：將把手向下逆時針轉動分閘，分閘后用鑰匙將箱門打開。

4、檢修：分閘后，透過可視窗口確認開關觸點已經斷開，將把手中間的鎖定裝置拔出，用掛鎖鎖住。

VCS可視隔離開關箱是由得潤電氣設計和生產的新型配電箱，具有使用方案、操作簡單、防護等級高、以及適用范圍廣等特點。目前，廣泛應用于水泥行業、電力行業、冶金行業、化工行業、建筑行業等領域。
