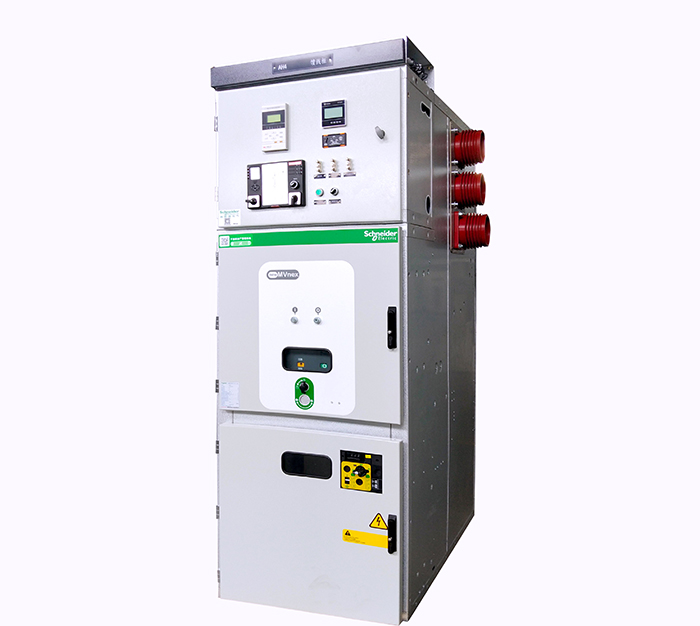

MVnex中壓授權柜是用來接收和分配電能的配電設備，當系統運行時，能切斷和接通線路及各種電氣設備的空載和負載電流，同時也能和繼電保護配合迅速切除故障電流。為了確保配電柜穩定運行使用，需要操作人員正確使用設備，避免誤操作帶來的不良后果。下面詳細講解MVnex中壓授權柜具體的使用操作流程。

一、斷路器手車的操作

1、拉出斷路器手車

通過往外拉手柄并逆時鐘方向轉動90度，打開柜門，拔下二次導線插頭，固定在斷路器上。接著，將轉運平臺車移至柜前位置，通過向左撥動平臺車上的手柄將平臺車鎖定在柜前并固定。然后，鎖緊斷路器手車上的兩推拉把手，將斷路器手車向柜外拉扯，直到斷路器手車到達斷路器手車到達平臺車上的后止點位置。釋放兩推把拉手將斷路器手車鎖定在平臺車上。通過向左撥動平臺車，使其脫離開關柜柜架。釋放平臺車腳輪上的制動器并推出。

2、推入斷路器手車

移動平臺車到合適位置。通過向左撥動平臺車上的手柄將平臺車鎖定在柜前。應用平臺車的兩個腳輪制動器固定手車。接著鎖緊斷路器手車上的兩推拉把守，將斷路器手車推入到開關柜中的試驗位置。釋放斷路器手車上的兩推拉把守，將斷路器手車鎖定在開關柜的測試位置。通過向左撥動平臺車上的手柄，使平臺車脫離柜體，釋放平臺車腳輪上的制動器。并將二次插頭插入開關柜的低壓插座。

二、接地開關的操作

1、閉合接地開關

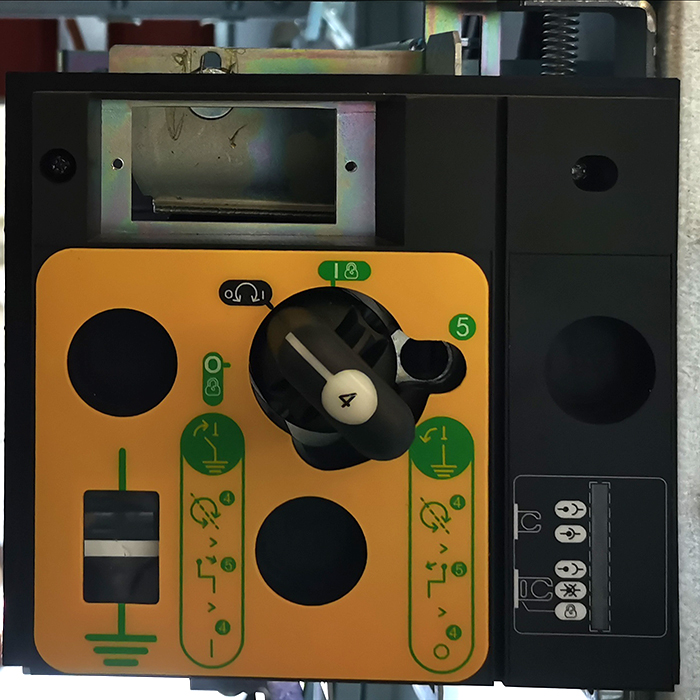

在斷路器手車處于試驗位置或已經自開關柜中卸下時。將選擇器4拔出，然后轉動選擇至操作位置，將接地開關操作手柄推入操作軸位置，順時鐘方向轉動手柄直至位置指示器L改變狀態。閉合時伴隨著清晰的聲音。接著將選擇器4撥出。然后轉動至閉鎖位置。

2、斷開接地開關

在接地開關處于閉合狀態，將選擇器4拔出，然后轉動選擇至操作位置，將接地開關操作手柄推入操作軸位置，順時鐘方向轉動手柄直至位置指示器L改變狀態。閉合時伴隨著清晰的聲音。接著將選擇器4拔出，然后轉動至接地開關斷開位置。

以上是對斷路器手車的推拉、接地開關的開合進行具體的操作講解，這兩個是配電柜在操作過程中非常重要的。在平時一定要做好絕緣工作，做好絕緣工作可以讓其周?chē)h(huán)境的溫度穩定下來，確保設備的性能正常運行。
