在供配電行業中，無功補償裝置是成套設備中不可缺少的配電柜。當然，無功功率不是無用功率，在供電系統中，電容和電感都是不可缺少的負載，因此無功的存在對能量的傳輸和交換是非常重要的。今天就以高壓無功就地補償裝置了解其中的基本原理。

一、了解無功補償

系統中眾多的無功負載，尤其是感性無功負載，正常來講，這些負載所吸收的無功功率是由發電廠提供的，也就是說發電機在工作時就會向系統釋放有功電能，同時對感性負載提供相應的無功電能。發電機運行時必須要保持適當?shù)臒o功輸出，如果沒有無功輸出就會對發電系統造成破壞性的影響，也就是說保護系統的無功平衡至關重要。

二、工作原理

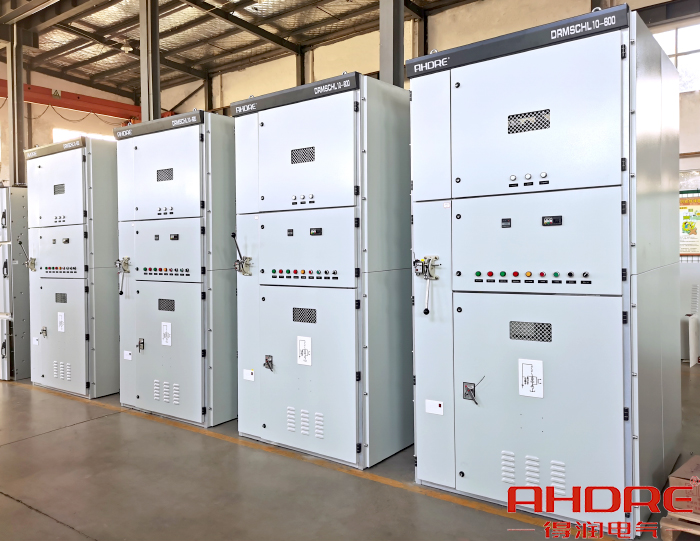

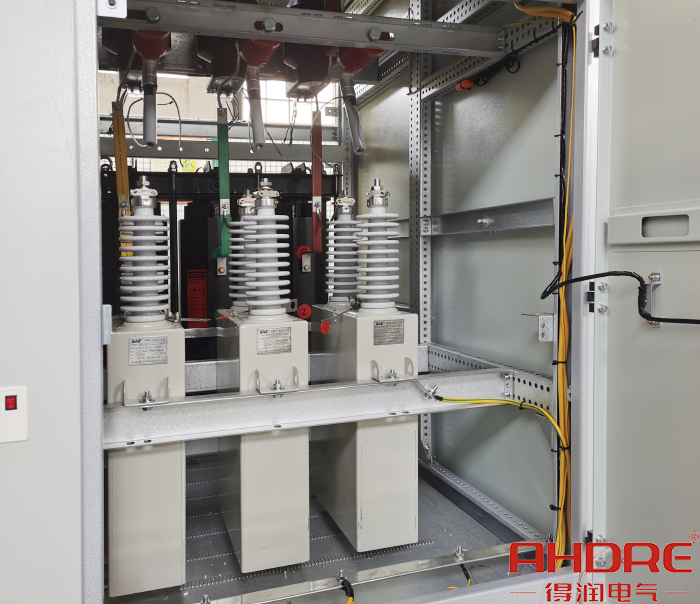

一般在系統中所說的無功負載大部分是感性無功負載，把具有容性功率負荷的裝置與感性功率負荷并聯接在同一電路，當感性無功負載吸收能量時，容性負載釋放能量，而感性負載釋放能量時，容性負荷卻在吸收能量，能量在容性負載和感性負載之間交換。高壓無功就地補償裝置將固定容量的電容器組并聯在無功負載上，就地提供固定容量的容性無功功率，補償感性無功功率，提高無功負載的功率因數，穩定系統電壓，從而降低線路損耗，節約電費成本，提高變壓器傳輸容量，提高整體的電力傳輸效率。

三、優缺點

優點：用電設備運行時，無功補償投入，用電設備停運時，補償設備也退出，而且不需頻繁；調整補償容量。所用元器件數量少于單個補償，可以減輕至負載組配電的線路負擔；具有投資少、占位小、安裝容易、配置方便靈活、維護簡單、事故率低等特點；就地補償不宜用在頻繁投切的場合，因為操作電壓的降低對電容器的沖擊。

缺點：不易于對整個線路的集中控制管理，降低電網的管理效率。

高壓無功補償裝置的補償方式除了就地補償，還有集中補償、自動補償?shù)确绞?，一般根?jù)現場不同方案的選擇、電機功率大小、以及線路負載情況選擇合適的設計方案。而高壓無功就地補償裝置廣泛應用于水泥、電廠等行業。
